一 概述：
SNCR：選擇性非催化(hua)還原(yuan)法(fa)。特點是不需要(yao)催化(hua)劑(ji)，投(tou)資較省，工藝(yi)較簡(jian)單，適(shi)用于鍋爐脫硝。該技術是用尿素溶液(ye)、還原(yuan)劑(ji)溶液(ye)，噴(pen)入合適(shi)溫度范(fan)圍內，與 NOx 進(jin)行選擇性反(fan)應，此方法(fa)須在高溫區噴(pen)入還原(yuan)劑(ji)。
依據鍋(guo)爐爐型的(de)特點，在適(shi)當位(wei)置噴入脫(tuo)硝還(huan)(huan)原(yuan)劑(ji)(ji)，在 850～950℃的(de)溫度，沒有(you)催化劑(ji)(ji)的(de)環境(jing)下，還(huan)(huan)原(yuan)劑(ji)(ji)會優先與(yu) NOx 進行反應，生成無害的(de)氮氣（N2）和水(shui)（H2O）。一般(ban)來說，在保證還(huan)(huan)原(yuan)劑(ji)(ji)運行成本合適(shi)，氨的(de)逃逸量不超過(guo) 8ppm 的(de)前(qian)提下，SNCR 法(fa)可(ke)達到 30～70%的(de)脫(tuo)硝效率(lv)。
二(er) 脫硝設(she)備：
SNCR 全套脫硝設備包括三大部分：還(huan)原劑制備存(cun)儲系(xi)(xi)統；還(huan)原劑的供應系(xi)(xi)統；噴射(she)系(xi)(xi)統。
1、還原劑制(zhi)備儲存系統：尿(niao)素(su)一般由人(ren)工拆開尿(niao)素(su)袋(dai)，并將其投入(ru)到(dao)尿(niao)素(su)溶(rong)液(ye)制(zhi)備罐中，尿(niao)素(su)顆粒通過與 60℃的(de)(de)(de)水混(hun)合(he)并溶(rong)解，制(zhi)備出濃度為 10%的(de)(de)(de)尿(niao)素(su)溶(rong)液(ye)。制(zhi)備好的(de)(de)(de) 10%的(de)(de)(de)溶(rong)液(ye)輸送到(dao)尿(niao)素(su)溶(rong)液(ye)儲罐中。
尿(niao)素(su)(su) SNCR 系統的(de)循環泵使用(yong)液下(xia)泵，可以在(zai)輸送尿(niao)素(su)(su)溶液的(de)同時釋放熱量對儲(chu)罐內溶液進(jin)行小功率加(jia)熱，保證儲(chu)罐內液體溫度。該系統對于尿(niao)素(su)(su)溶液亦有溫度要求，需要尿(niao)素(su)(su)溶液在(zai) 46℃左右(you)。
還(huan)原劑制備儲存系統主(zhu)要的(de)(de)功能是(shi)完成還(huan)原劑的(de)(de)制備儲存工(gong)作，向系統準備提供符合要求的(de)(de)還(huan)原劑。
2、還原劑供應系統：
穩(wen)定地(di)向噴射設備提供穩(wen)定可調(diao)的(de)還原劑液(ye)體，供應(ying)系統是以一個(ge)泵站(zhan)機組的(de)形式進行(xing)供貨(huo)。供應(ying)系統能(neng)夠依據不(bu)(bu)同的(de)工藝階段的(de)要求(qiu)(qiu)，選擇(ze)不(bu)(bu)同性(xing)質的(de)液(ye)體，并對液(ye)體進行(xing)過濾，供應(ying)系統也對所供的(de)液(ye)體的(de)流量及壓力進行(xing)監(jian)控，并能(neng)夠根據需求(qiu)(qiu)進行(xing)穩(wen)定的(de)調(diao)節(jie)。
3、還(huan)原劑噴射系統：
基本功(gong)能是根據(ju)控制煙氣 NOx 的需要，在回轉(zhuan)窯合(he)適(shi)的位(wei)置向煙氣中(zhong)噴射適(shi)量、分(fen)布合(he)理、霧(wu)粒均勻的還原(yuan)劑霧(wu)粒，以(yi)發生削(xue)減 NOx的化學變(bian)化
三、配(pei)置說明
1、還(huan)原劑原料的接(jie)收及儲(chu)存(cun)系統
1）稀釋(shi)罐設備
水罐(guan)放置于(yu)儲(chu)存車間(jian)，以罐(guan)體(ti)為(wei)主體(ti)，包括：筒體(ti)、液位(wei)計、排空泵閥站以及(ji)依據現場(chang)條件所要(yao)求的附屬設備(bei)等構成；
2）還原劑溶液儲存罐設備采用尿素溶液為還原劑的儲存罐包括:罐體，液位計，閥門等附(fu)屬設備。
2、還原劑供應系統
1）還原劑溶液進入設備
還(huan)原劑(ji)溶液進入系統(tong)由一(yi)組(zu)閥門及相(xiang)關的(de)管道等單元組(zu)成，負責按系統(tong)需要向噴槍(qiang)供應還(huan)原劑(ji)溶液。
2）清洗用(yong)水進(jin)入(ru)設備
清洗用(yong)水(shui)進(jin)入切(qie)換裝置由一(yi)組閥(fa)門及相關的管(guan)道等單元組成(cheng)，負責(ze)按系統(tong)需要向系統(tong)供應清洗用(yong)水(shui)。
3）液路裝置
還(huan)原(yuan)(yuan)劑供應系(xi)統的液路裝置：、還(huan)原(yuan)(yuan)劑水泵單元、還(huan)原(yuan)(yuan)劑管(guan)路排放設備、壓(ya)力(li)表等組(zu)成，根據系統需要向噴槍供應一定壓(ya)力(li)還(huan)原劑溶液。
3、還原劑噴射系統
還原(yuan)(yuan)劑噴射(she)系(xi)統主要包(bao)括(kuo)：還原(yuan)(yuan)劑溶液噴射(she)噴槍(qiang)；不銹鋼快接軟管，負責向噴槍(qiang)提供帶壓蒸汽及(ji)還原(yuan)(yuan)劑溶液；每一支噴槍(qiang)的進液、進氣管路(lu)都安裝了 1 個單向閥和 1 個截止閥，以保證液、氣單向流動及必要時的關閉。
4、SNCR 電氣控制系統(tong)
SNCR 系(xi)統(tong)(tong)(tong)的(de)電氣控制系(xi)統(tong)(tong)(tong)包含三個子(zi)系(xi)統(tong)(tong)(tong)，分別為(wei)：還(huan)原(yuan)劑(ji)的(de)接(jie)收(shou)及制備系(xi)統(tong)(tong)(tong)、還(huan)原(yuan)劑(ji)溶(rong)(rong)液的(de)供應系(xi)統(tong)(tong)(tong)、還(huan)原(yuan)劑(ji)溶(rong)(rong)液的(de)噴(pen)射系(xi)統(tong)(tong)(tong)。
5、還原(yuan)劑(ji)原(yuan)料的(de)接收(shou)及儲(chu)存系統
本程采用尿素作為(wei) SNCR 工藝的還原劑，尿素為外購工業固體尿素。按 NOx 初始濃度為 300mg/Nm3 ，降低到160-170mg/Nm3。還原劑物耗見下表。
序號 | 名稱(cheng) | 物耗 |
1 | 固(gu)體(ti)尿素 | 15-20kg/h |
尿素溶液(ye)儲罐設(she)立2 個，儲存 10%濃度的尿素溶液，可滿足系統運行 1 天的用量。
為(wei)了提(ti)供尿素(su)(su)溶解需(xu)要(yao)的(de)熱量并維持尿素(su)(su)溶液的(de)溫度(du)，系統采取熱循環水作為(wei)溶解水。在(zai)儲存罐中保持溶液溫度(du)在(zai) 46℃以(yi)上(shang)，避免尿素(su)(su)結晶析出(chu)。
儲(chu)罐(guan)的(de)(de)(de)作用是存儲(chu)反應(ying)劑，要求容量(liang)(liang)足(zu)夠(gou)，運行安全。為了保證儲(chu)罐(guan)內有足(zu)量(liang)(liang)的(de)(de)(de)尿素溶液，并且壓力適當。為了便(bian)于維護、巡視和操作，檢(jian)修操作平臺，設(she)置相應(ying)的(de)(de)(de)樓梯(ti)、爬梯(ti)走道等。

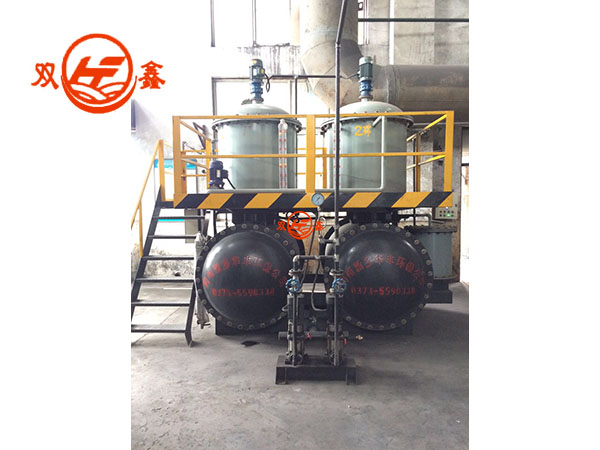

固體尿(niao)(niao)素(su)的(de)(de)(de)溶(rong)解與(yu)儲(chu)存(cun)的(de)(de)(de)主要的(de)(de)(de)設(she)(she)備，相關控(kong)制、儀表、管(guan)路(lu)等(deng)不做介紹。該系統(tong)設(she)(she)置兩(liang)(liang)個溶(rong)解罐(guan)、兩(liang)(liang)個儲(chu)存(cun)罐(guan)、一(yi)臺循環(huan)輸送(song)泵。循環(huan)管(guan)路(lu)的(de)(de)(de)目(mu)的(de)(de)(de)是為了保證(zheng)尿(niao)(niao)素(su)顆粒(li)與(yu)水的(de)(de)(de)充分混(hun)合。
為(wei)了(le)提供(gong)尿素溶(rong)解需要的(de)(de)熱量并(bing)維持尿素溶(rong)液的(de)(de)溫度(du)，系統采取熱循環水作為(wei)溶(rong)解水。在儲存罐中(zhong)保持溶(rong)液溫度(du)在 46℃以上(shang)，避免尿素結晶(jing)析出。
儲罐的(de)作用(yong)是存儲反應劑，要求容(rong)量足夠，運行安全(quan)。為了保(bao)證儲罐內有足量的(de)尿素(su)溶(rong)液，并且壓力適(shi)當(dang)。為了便于維護(hu)、巡視和操作，檢修操作平臺，設置相應的(de)樓梯、爬梯走道(dao)等。
6、還原(yuan)劑供(gong)應(ying)系統
（1）尿素溶液循環模塊
注射泵(beng)(beng)模塊由兩臺泵(beng)(beng)并(bing)聯組成，一備一用。泵(beng)(beng)入(ru)口(kou)通(tong)(tong)過(guo)吸(xi)入(ru)管(guan)線(xian)和(he)尿素(su)(su)溶(rong)(rong)液(ye)罐(guan)連接，出口(kou)通(tong)(tong)往分(fen)離器的(de)尿素(su)(su)溶(rong)(rong)液(ye)供(gong)應管(guan)線(xian)和(he)回(hui)流(liu)(liu)管(guan)線(xian)。回(hui)流(liu)(liu)管(guan)、吸(xi)入(ru)管(guan)在泵(beng)(beng)和(he)尿素(su)(su)溶(rong)(rong)液(ye)罐(guan)間(jian)建立一個回(hui)路(lu)，尿素(su)(su)溶(rong)(rong)液(ye)注射管(guan)線(xian)在三通(tong)(tong)下游設置(zhi)一個開關球閥控制尿素(su)(su)溶(rong)(rong)液(ye)向窯(yao)爐的(de)供(gong)應和(he)切斷。運(yun)行(xing)時，循環(huan)泵(beng)(beng)泵(beng)(beng)為(wei)定(ding)負荷運(yun)行(xing)，通(tong)(tong)過(guo)設定(ding)尿素(su)(su)溶(rong)(rong)液(ye)回(hui)流(liu)(liu)的(de)量(liang)來確定(ding)噴(pen)氨量(liang)。
（2）稀釋水模塊
當 NOx 濃(nong)度變(bian)化(hua)(hua)時，送(song)入窯內的(de)尿素溶液量也應隨(sui)之(zhi)變(bian)化(hua)(hua)，這將(jiang)導(dao)致送(song)入噴(pen)射(she)器的(de)流(liu)量發生變(bian)化(hua)(hua)。若(ruo)噴(pen)射(she)器的(de)流(liu)量變(bian)化(hua)(hua)太大，將(jiang)會(hui)影響到霧化(hua)(hua)噴(pen)射(she)效果，從而影響脫硝率和氨殘余。因此，設計了在線稀釋系統，用來保證在運行工況變(bian)化(hua)(hua)時噴(pen)嘴(zui)中流(liu)體流(liu)量基(ji)本不變(bian)。
特定濃度(du)的尿素(su)溶液從儲罐輸出后，增加了(le)一路稀(xi)釋(shi)水(shui)(shui)混入輸送(song)管路，來稀(xi)釋(shi)溶液，通(tong)過(guo)監測在線(xian)稀(xi)釋(shi)水(shui)(shui)流量和尿素(su)溶液流量來調(diao)節*終的尿素(su)濃度(du)以滿足不(bu)同負荷(he)的要(yao)求。稀(xi)釋(shi)水(shui)(shui)的輸送(song)通(tong)過(guo)稀(xi)釋(shi)水(shui)(shui)泵(beng)(beng)來實現。稀(xi)釋(shi)水(shui)(shui)泵(beng)(beng)為(wei) 1 用 1 備，如果一臺泵出現問題，啟動備用泵，這樣能夠不影響系統的正常運轉。
7、噴射系統
由各個(ge)計(ji)量分(fen)配模(mo)塊輸送(song)過來的尿(niao)(niao)素(su)溶液(ye)進(jin)(jin)入爐(lu)前的噴(pen)槍(qiang)，經過噴(pen)槍(qiang)的霧(wu)化后(hou)送(song)入爐(lu)膛或煙道(dao)。霧(wu)化用(yong)的噴(pen)槍(qiang)采用(yong)雙流(liu)(liu)體噴(pen)槍(qiang)，雙流(liu)(liu)體噴(pen)槍(qiang)主要由槍(qiang)體和噴(pen)嘴(zui)組成(cheng)。槍(qiang)體分(fen)為內管(guan)和外(wai)管(guan)兩(liang)個(ge)部分(fen)，尿(niao)(niao)素(su)溶液(ye)走內管(guan)，壓(ya)(ya)縮空氣(qi)走外(wai)管(guan)，壓(ya)(ya)縮空氣(qi)在(zai)外(wai)管(guan)中呈(cheng)螺(luo)旋裝前進(jin)(jin)，在(zai)噴(pen)嘴(zui)出口(kou)處呈(cheng)渦流(liu)(liu)裝高速噴(pen)出與尿(niao)(niao)素(su)溶液(ye)充分(fen)混合，通(tong)過調節(jie)壓(ya)(ya)縮空氣(qi)用(yong)量與尿(niao)(niao)素(su)溶液(ye)用(yong)量的比(bi)例使之達到完全霧(wu)化的效果。
四、系統維(wei)護：
脫(tuo)硝系(xi)統運(yun)行(xing)過(guo)程(cheng)中，要(yao)配備(bei)(bei)一名專職(zhi)人(ren)員(yuan)，我公(gong)(gong)司對專職(zhi)人(ren)員(yuan)做逐項培訓，嚴(yan)格遵守各項勞動操作(zuo)規程(cheng)，確保整個使用過(guo)程(cheng)中無任何安全(quan)事故和設(she)備(bei)(bei)故障。每(mei)班認真檢查各各管路，噴槍(qiang)是否(fou)(fou)暢通(tong)，儀表是否(fou)(fou)正常(chang)工(gong)作(zuo)，設(she)備(bei)(bei)是否(fou)(fou)正常(chang)運(yun)行(xing)等情(qing)況(kuang)。發現問題及時解決(jue)，或(huo)及時通(tong)知我公(gong)(gong)司售后(hou)人(ren)員(yuan)一起(qi)解決(jue)。
